不銹鋼管國標I系尺寸及完整規格表

在食品、制藥、生物工程等對衛生安全要求極高的領域，衛生級（食品級）不銹鋼管是流體輸送系統的核心材料。它不僅需要具備優異的耐腐蝕性，還必須滿足嚴格的表面光潔度與潔凈度標準，以確保介質不受污染。本文將聚焦于衛生級不銹鋼管的規格尺寸，并重點解讀符合中國國家標準（GB）的 “I系”不銹鋼水管的規格參數及其應用價值。

一、 什么是衛生級（食品級）不銹鋼管？

衛生級不銹鋼管，通常指符合食品、藥品等行業衛生安全標準的不銹鋼管道。其核心要求在于：
1.  材質安全：必須采用304（06Cr19Ni10）、316L（022Cr17Ni12Mo2） 等奧氏體不銹鋼。這些材質重金屬析出量極低，無毒、無污染，其中316L因添加鉬（Mo）元素，抗點腐蝕能力更強，適用于含氯離子等更苛刻的環境。
2.  內壁光潔：管道內壁需經過機械拋光或電化學拋光（電解拋光），達到特定的粗糙度（Ra值，通常≤0.8μm甚至0.4μm），形成致密光滑的表面，防止微生物附著和雜質沉積，易于清洗和滅菌。
3.  標準認證：產品需符合相關的國家或行業標準，如中國的 GB/T 12771《流體輸送用不銹鋼焊接鋼管》、GB 50028《城鎮燃?xì)庠O(shè)計規范》 中相關條款，以及可能涉及的衛生許可批件（如涉及飲用水時）。

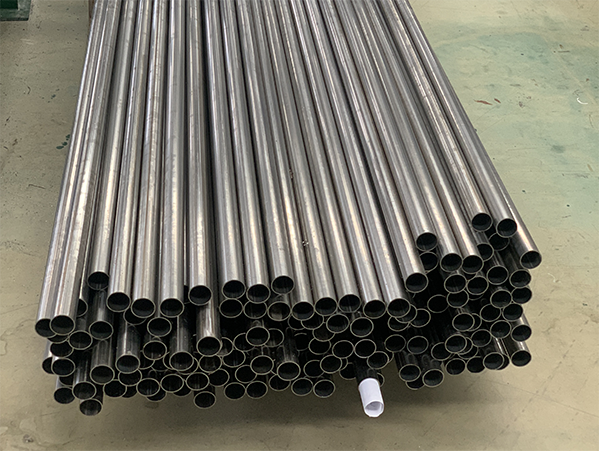

不銹鋼水管國標I系，304/316L材質

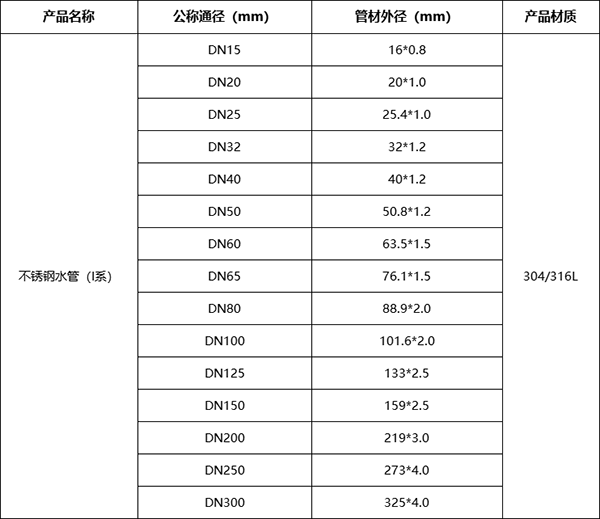

二、 國標“I系”不銹鋼水管規格表

以下是根據國家標準制定的 “不銹鋼水管（I系）”典型規格表，它廣泛應用于冷熱水、直飲水、醫用氣體等高標準流體輸送系統。

| 產品名稱 | 公稱通徑 (mm) | 管材外徑及壁厚 (mm) | 產品材質 |
| :--- | :--- | :--- | :--- |
| 不銹鋼水管（I系） | DN15 | 16 × 0.8 | 304 / 316L |
| | DN20 | 20 × 1.0 | |
| | DN25 | 25.4 × 1.0 | |
| | DN32 | 32 × 1.2 | |
| | DN40 | 40 × 1.2 | |
| | DN50 | 50.8 × 1.2 | |
| | DN60 | 63.5 × 1.5 | |
| | DN65 | 76.1 × 1.5 | |
| | DN80 | 88.9 × 2.0 | |
| | DN100 | 101.6 × 2.0 | |
| | DN125 | 133 × 2.5 | |
| | DN150 | 159 × 2.5 | |
| | DN200 | 219 × 3.0 | |
| | DN250 | 273 × 4.0 | |
| | DN300 | 325 × 4.0 | |
規格表解析：
公稱通徑 (DN)：表示管道系統部件的規格編號，是管道工程中標識尺寸的標準化術語，與實際內徑接近但不完全相等。
管材外徑及壁厚：此表采用“外徑×壁厚” 的標識方法，是國際上通用的不銹鋼管規格表示方式。例如，DN20的管道外徑為20mm，壁厚為1.0mm。壁厚隨著管徑增大而增加，以確保管道的承壓強度和剛性。
產品材質：基礎材質為304不銹鋼，滿足絕大多數食品級和飲用水輸送要求。對于更高要求的場合（如沿海高氯環境、某些化工介質），可升級選用316L不銹鋼，其耐蝕性更優。
“I系”的含義：在國標體系中，“I系”通常指以英制規格為基礎進行圓整的系列。例如，表中的DN50外徑為50.8mm（即2英寸），DN65外徑為76.1mm（即3英寸）。與之對應的“II系”通常是完全公制化的系列。

三、 如何選擇正確的規格？

1.  確定介質與等級：確認輸送介質（水、飲料、藥液等）及衛生等級要求，選擇304或316L材質。
2.  計算流量與壓力：根據系統設計流量確定合適的公稱通徑(DN)，根據工作壓力確定壁厚。
3.  明確連接方式：根據工藝要求（是否需要頻繁拆卸清洗）選擇連接方式，并匹配相應的管端加工形式。

4.  考慮環境因素：對于埋地、室外或腐蝕性環境，優先考慮覆塑不銹鋼管。
